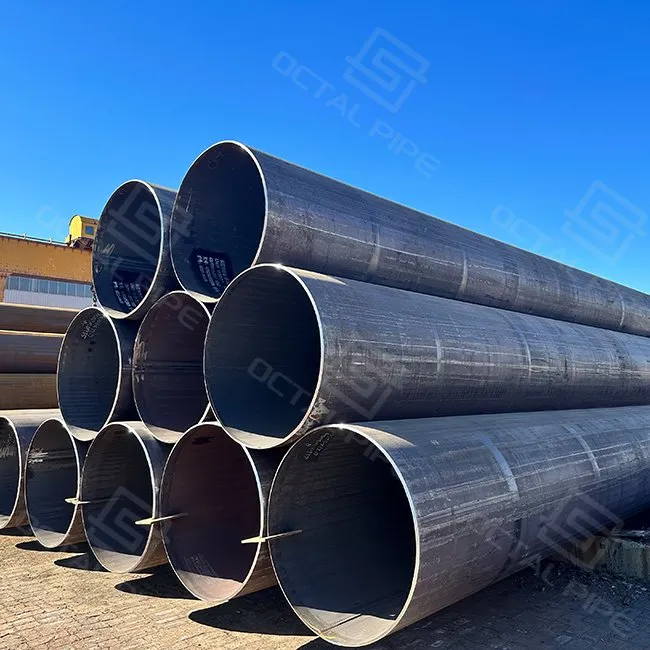

ท่อแอลเอสเอ

ท่อส่งข้ามประเทศ-เส้นผ่านศูนย์กลางขนาดใหญ่- ข้ามแม่น้ำ ท่าเทียบเรือ และฐานรากลึกไม่ค่อยใช้ท่อเดียวกันกับหม้อไอน้ำหรือสายการผลิตที่สั้น ที่นี่นักออกแบบมักจะเรียกร้องท่อเหล็กเชื่อม LSAW (Longitudinal Submerged Arc Welded)เพราะมันทำให้พวกเขารวมกันได้แผ่นกว้าง ผนังหนา และรอยเชื่อมตรง-ที่ง่ายต่อการตรวจสอบและติดตาม.

Octal Pipe เน้นงานประเภทนี้ เราจัดหาท่อ LSAW แบบแผ่น-ที่ผลิตโดยกระบวนการ JCOE พร้อมการเชื่อมด้วยเลื่อยสอง-, ครอบคลุมAPI 5L เกรด B–X100 และเกรดโครงสร้างที่ตรงกัน. เส้นผ่านศูนย์กลางตั้งแต่400–1626 มมและความหนาของผนังสูงสุดถึง75 มมอนุญาตให้ครอบคลุมช่วง LSAW หนึ่งช่วงแนวเส้นทางหลัก ส่วนหัวสถานี เสาเข็มนอกชายฝั่ง และท่อส่งน้ำขนาดใหญ่คุณจึงไม่ต้องจัดการโรงงานที่แตกต่างกันในทุกส่วนของโครงการ

ลักษณะมิติ

เกรดวัสดุและการจำแนกประเภท

ท่อ Octal จ่ายท่อ LSAW อย่างเคร่งครัดตามข้อกำหนดเฉพาะของท่อ-ท่อและแรงดัน- มาตรฐานทั่วไปที่เราสนับสนุน ได้แก่:

• API SPEC 5L (PSL1 / PSL2)– ท่อส่งน้ำมัน ก๊าซ และน้ำ CVN, HIC/SSC ตามโครงการ
• กิกะไบต์/ที 9711-2017– อุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติ-ท่อเหล็กสำหรับการขนส่งทางท่อ (L245–L555)
• ISO 3183 (ตามคำขอ)– ท่อมาตรฐานสากล-สอดคล้องกับ API 5L
• มาตรฐาน ASTM A671 / ASTM A672– ท่อ EFW/SAW สำหรับบริการที่มีแรงดันบรรยากาศถึงสูง- อุณหภูมิปานกลางถึงสูง
• กิกะไบต์/ที 3091-2015– ท่อเหล็กเชื่อมสำหรับบริการของเหลวความดันต่ำ- (สำหรับการใช้งานโยธา/สาธารณูปโภคที่กำหนด)
• เอสวาย/ที 5037-2018– ท่อ SAW สำหรับของเหลวธรรมดา(สำหรับทางเลือก SSAW เมื่อระบุ).
• มาตรฐานภายในประเทศและระหว่างประเทศเพิ่มเติม– เช่น CSA Z245.1, ข้อกำหนดการบริการของโครงการ - (การเลือกวัสดุ NACE MR0175/ISO 15156) และ- การตรวจสอบ 3.2 ของบุคคลที่สามสามารถจัดการได้

ใบรับรองการทดสอบของโรงงาน (EN 10204 3.1 / 3.2) และบันทึก NDT ฉบับเต็มจะมีให้ในการจัดส่งแต่ละครั้ง

• การเตรียมเพลท → การกัดขอบ
• การขึ้นรูป (JCOE หรือ UOE)
• การเชื่อมแทค + เลื่อยภายใน/ภายนอก
• UT/RT (เมื่อระบุ)
• การขยาย + การยืดผม + การบากปลาย
• ไฮโดรเทสต์ + การตรวจสอบขั้นสุดท้าย (เมื่อระบุ)

การควบคุมสายการผลิตท่อ LSAW

การเตรียมวัตถุดิบ

• แผ่นรีดร้อน-/ม้วนจากโรงงานที่ผ่านการรับรองภายใต้การตรวจสอบอย่างเข้มงวด
• ตรวจสอบพื้นผิวโดยการตรวจสอบอนุภาคแม่เหล็ก / ด้วยภาพเพื่อแยกแยะการเคลือบและข้อบกพร่องของพื้นผิว
• องค์ประกอบทางเคมีได้รับการตรวจสอบแล้วว่าตรงกับ API 5L / เกรดโครงการที่ต้องการ
• การขจัดตะกรันด้วยน้ำแรงดันสูง-เพื่อให้แน่ใจว่าพื้นผิวเหล็กสะอาดก่อนการขึ้นรูปและการเชื่อม

เทคโนโลยีการขึ้นรูป

• การคลายเกลียวและการปรับระดับที่แม่นยำเพื่อรักษารูปร่างของแผ่นให้คงที่
• การยืดผมด้วยไฮดรอลิกและการขึ้นรูปที่ควบคุมโดยเซอร์โว-เพื่อเส้นผ่านศูนย์กลางและความกลมของท่อที่แม่นยำ
• การควบคุมการจัดแนวโค้ง/ขอบแบบดิจิทัลเพื่อให้ช่องว่างการเชื่อมสม่ำเสมอตลอดความยาวเต็ม
• กระบวนการขึ้นรูปได้รับการปรับปรุงเพื่อหลีกเลี่ยงไม่ให้รอยเชื่อม "โป่ง" และไม่ตรงกันที่ข้อต่อ

กระบวนการเชื่อม

• สถานีเชื่อมอัตโนมัติประสิทธิภาพสูง-สำหรับการรูทและการเติมพาส
• การเชื่อมอาร์กใต้น้ำแบบหลาย- (ลวด 4–5 เส้น) เพื่อให้เจาะได้เต็มและอัตราการสะสมสูง
• การเชื่อมต่อเนื่องเต็มความยาว-เพื่อรักษาความสมบูรณ์ของข้อต่อบนท่อ LSAW ที่ยาว
• การตรวจสอบและบันทึกพารามิเตอร์การเชื่อมในแนว-เพื่อติดตามคุณภาพการเชื่อม

การทดสอบแบบไม่ทำลาย-

• การทดสอบอัลตราโซนิกอัตโนมัติ (UT) บนรอยเชื่อมและโลหะฐานที่อยู่ติดกัน
• รังสีเอกซ์ (RT) 100% หรือการตรวจสอบแบบพาโนรามาบนรอยเชื่อมตามข้อกำหนดของโครงการ/API
• อัตราคุณสมบัติการเชื่อมที่ออกแบบมาให้เกิน 99.5% ผ่านการควบคุมกระบวนการและ-ขั้นตอนการทำงานใหม่

การรักษาพื้นผิวและการเคลือบผิว

• ทำความสะอาด/ขัดพื้นผิวภายในและภายนอกจนถึงระดับการเคลือบ
• มีระบบเคลือบป้องกันการกัดกร่อน-หลายระบบ: ระบบที่ระบุ 3PE/3LPE, FBE, อีพ็อกซี่ หรือโครงการ-
• ตรวจสอบการยึดเกาะและความหนาของสารเคลือบ การทดสอบการพ่นเกลือ/การเสื่อมสภาพของเกลือ-สามารถทำได้มากกว่าหรือเท่ากับ 1,000 ชั่วโมง ขึ้นอยู่กับระบบ
• ท่อสำเร็จรูปที่มาพร้อมกับฝาปิดปลายและการทำเครื่องหมายสำหรับการขนส่งและการติดตั้งภาคสนาม

สำหรับหลายโครงการ คำถามแรกไม่ใช่ "มีขนาดใดให้เลือก" แต่คำถามแรกคือท่อชนิดใดจึงเหมาะสม: LSAW, SSAW หรือ ERW Octal มีส่วนร่วมในทั้งสามสิ่งนี้ แต่มีเหตุผลที่ชัดเจนว่าทำไมนักออกแบบและเจ้าของจึงจงใจเลือกท่อเหล็กแอลซอว์ในบางกรณี

LSAW กับ SSAW (เชื่อมเกลียว)

ท่อ SSAW (เชื่อมเกลียว) ใช้งานได้ดีท่อส่งน้ำแรงดันต่ำถึงปานกลาง และท่อส่งน้ำบนบกบางส่วนโดยที่ต้นทุนเป็นตัวขับเคลื่อนหลัก อย่างไรก็ตามมากมายท่อส่งแรงดันสูง- ทางข้ามแม่น้ำ ท่อนอกชายฝั่ง และเสาเข็มโครงสร้างถูกระบุว่าเป็นแอลเอสเอเพราะ:

• ที่รอยเชื่อมเป็นแบบตรงง่ายต่อการตรวจสอบและมีคุณสมบัติสำหรับ AUT และกลไกการแตกหัก
• ความหนาของผนังหนัก (สูงถึง 40–75 มม) ใช้งานได้จริงจากเพลตมากกว่าเกลียว
• บางรหัสการออกแบบและข้อมูลจำเพาะของลูกค้าจำกัดหรือไม่รวมการเชื่อมแบบเกลียวในพื้นที่ที่มีผลกระทบสูง-

เป็นผลให้โครงการ API 5L ที่ต้องการX60–X80 พร้อม CVN / DWTT และ HIC เสริมมักจะจบลงด้วยการใช้ตะเข็บตรง-LSAWสำหรับส่วนที่สำคัญ แม้ว่า SSAW จะได้รับอนุญาตในที่อื่นก็ตาม

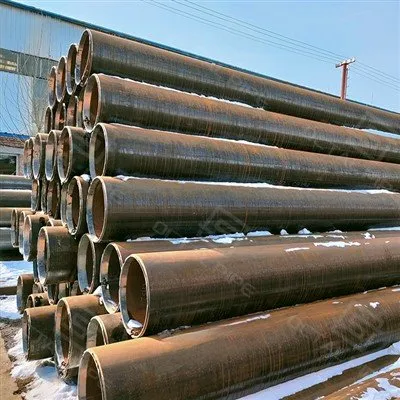

LSAW กับ ERW (รอยเชื่อมความต้านทานไฟฟ้า)

ERW เป็นเรื่องปกติสำหรับเส้นผ่านศูนย์กลางขนาดเล็กและขนาดกลางในระบบเครือข่ายการจำหน่าย งานหุ้ม และงานโครงสร้างทั่วไป เมื่อ OD อยู่เหนือระดับโดยประมาณ400–508 มมและความหนาของผนังจะหนักขึ้น เจ้าของส่วนใหญ่จึงเปลี่ยนมาใช้LSAW แบบจาน-เพราะ:

• ที่การป้อนความร้อน รูปร่างการเชื่อม และการเข้าถึง NDTในตะเข็บ SAW เหมาะกับท่อที่มีผนังหนา-และมีเส้นผ่านศูนย์กลางใหญ่-
• ข้อกำหนด API 5L PSL2 และการทดสอบเพิ่มเติม(DWTT, CTOD ฯลฯ) ง่ายต่อการจัดวางและจัดทำเอกสารบนตะเข็บตามยาว-แบบจาน
• สำหรับเสาเข็มและท่อโครงสร้างการรวมกันของความหนาของผนัง การควบคุมการตกไข่ และความตรงช่วยให้ LSAW ดีขึ้น

สำหรับลูกค้าของ Octal สิ่งนี้มักจะหมายถึง:ERWสำหรับการเจาะขนาดเล็กสซอว์โดยที่ความกดดันและต้นทุนต่ำ/ปานกลางมีอิทธิพลเหนือ และแอลเอสเอไม่ว่าเส้นหรือโครงสร้างจะอยู่ที่ใดก็ตามมีผลกระทบสูง กดดันสูง หรือต้องได้รับการตรวจสอบจากบุคคลที่สามอย่างเข้มงวด-.

เมื่อคุณสั่งซื้อท่อเหล็กเชื่อม LSAWคุณไม่ได้ซื้อเหล็กแค่ตันเท่านั้น คุณกำลังซื้อความสามารถในการจับคู่แบบแปลน ผ่าน AUT และการตรวจสอบโดยบุคคลที่สาม- และดำเนินการก่อสร้างตามกำหนดเวลา.
ท่อ Octal Pipe มีเส้นผ่านศูนย์กลางใหญ่-เองโรงงาน LSAW ในประเทศจีนได้รับการตั้งค่าตามจุดเหล่านี้พอดี ดังนั้นจึงทำงานตามแนวทางการดำเนินงานของโครงการไปป์ไลน์และฐานราก

จากความกังวลของผู้ซื้อไปจนถึงสิ่งที่ท่อ Octal มอบให้

สิ่งที่อยู่เบื้องหลังสิ่งนี้ในโรงงานท่อ Octal

สิ่งอำนวยความสะดวก LSAW ของ Octal Pipe คือสำหรับท่อตะเข็บตรงขนาดใหญ่-ไม่ใช่เวิร์กช็อปเจาะลึก-ขนาดเล็กแบบผสม ช่วงการผลิต – โดยทั่วไปOD 400–1626 มม. ผนัง 8–50+ มม. ใน API 5L B–X80 และเกรดโครงสร้างที่ตรงกัน– สร้างขึ้นตามกรณีการใช้งานจริง:ท่อเก็บสัมภาระและท่อรวบรวม แก๊สในเมือง ระบบส่งน้ำ แจ็คเก็ต เสาเข็มและท่อหนัก-สมาชิกชั้นวาง. นั่นหมายความว่าข้อมูลจำเพาะของคุณมักจะตกอยู่ใน "จุดที่น่าสนใจ" ของโรงสี แทนที่จะถูกบังคับให้ทำในสิ่งที่อุปกรณ์สามารถทำได้

เบื้องหลังแบรนด์ท่อแปดเหลี่ยมมีบรรทัดที่สร้างขึ้นเพื่อทำสิ่งเดียวกันให้ถูกต้องครั้งแล้วครั้งเล่า:

• การกัดขอบแผ่น CNC- และการดัดก่อน-โดยไม่ได้ตั้งใจให้ร่องเชื่อมที่สะอาดและทำซ้ำได้ ดังนั้นตะเข็บตามยาวทุกอันจึงเริ่มต้นจากรูปทรงเดียวกัน
• การเชื่อมตะปูอัตโนมัติและสถานี SAW ภายใน / ภายนอกรักษาแนวข้อต่อและอินพุตความร้อนให้อยู่ภายใต้การควบคุม ลดการปรับด้วยตนเองและพฤติกรรมการเชื่อมที่คาดเดาไม่ได้
• การทดสอบอุทกสถิตแบบออนไลน์-บวกกับการทดสอบอุทกสถิตแบบเต็มความยาว-ตรวจสอบให้แน่ใจว่ามีเพียงท่อที่มีความสมบูรณ์ในการเชื่อมที่ตรวจสอบได้เท่านั้นที่จะออกจากโรงสีและเข้าสู่โครงการของคุณ

ระบบคุณภาพที่อยู่เบื้องหลังสิ่งนี้สอดคล้องกันข้อกำหนดรูปแบบ ISO 9001 และ API-ซึ่งได้รับการสนับสนุนโดยใบอนุญาตระดับชาติสำหรับการผลิตและการเคลือบท่อแรงดัน- และการรับรองผลิตภัณฑ์ เช่นเอพีไอ 5 ลิตรในกรณีที่จำเป็น ในทางปฏิบัตินั่นหมายความว่าคุณได้รับหนังสือข้อมูลที่มีโครงสร้าง– MTC, NDT และสรุปไฮโดรเทสต์ บันทึกการเคลือบ – ในรูปแบบที่เหมาะกับโครงการท่อส่งและฐานรากระหว่างประเทศ แทนที่จะต้องรายงานแบบหลวมๆ คุณต้อง-จัดระเบียบตัวเองใหม่

สุดท้ายนี้ วิธีที่ Octal Pipe ทำงานร่วมกับโรงสีก็คือมุ่งเน้นโครงการ- ไม่ใช่แค่เน้น-ผลผลิต-ในโรงสีเท่านั้น. เราเชื่อมโยงการผลิต LSAW การเคลือบ การตรวจสอบ-โดยบุคคลที่สาม และการขนส่งทางทะเลเข้าไว้ในกำหนดการเดียว และเราพูดได้ทั้ง "ภาษาของโครงการ" และ "ภาษาโรงงาน" สำหรับคุณในฐานะผู้ซื้อผลลัพธ์ก็คือท่อแปดเหลี่ยม LSAW ท่อเส้นและเสาเข็มมาถึงสถานที่พร้อมเชื่อม ขับเคลื่อน และติดตั้งสนับสนุนโดยเอกสารประกอบและการควบคุมกระบวนการที่ตรงกับสิ่งที่ทีมงานโครงการและลูกค้าปลายทางของคุณคาดหวังจริงๆ

การเลือกผู้จำหน่ายท่อ LSAW ในประเทศจีน

หากคุณกำลังจัดหาท่อ LSAW จากประเทศจีนความเสี่ยงที่แท้จริงไม่ใช่ "พวกเขาสามารถผลิตท่อ" ได้ - อยู่ที่ว่าซัพพลายเออร์สามารถส่งมอบได้หรือไม่ขอบเขตที่เปรียบเทียบและตรวจสอบได้(การสร้างเส้นทาง + การตรวจสอบ + การตรวจสอบย้อนกลับ + การบรรจุเพื่อส่งออก) เพื่อให้การรับและ QA ของโครงการของคุณไม่ติดขัดกับหลักฐานที่หายไป ที่ท่อแปดเหลี่ยมเราดำเนินการจัดหา LSAW เป็นการจัดซื้อจัดจ้าง-พัสดุควบคุม: ท่อฐานเป็นไปตามมาตรฐานที่สั่ง จุดยึดการตรวจสอบที่สอดคล้องกับ ITP ของคุณ และการระบุการจัดส่งที่คลังสินค้าของคุณสามารถกระทบยอดได้อย่างรวดเร็ว

• บรรจุภัณฑ์ส่งออกที่ตรงกับความเป็นจริงในการจัดการ: สำหรับการจัดส่งระยะไกล-/ส่งออก ให้ระบุการป้องกันส่วนปลาย การป้องกันขอบ/มุมเอียง จุดยก และการบรรจุที่เหมาะกับการเดินเรือ เพื่อไม่ให้เกิดความเสียหายระหว่างโรงงาน ท่าเรือ และลาน
• -ข้อได้เปรียบในการประสานงานในท้องถิ่นของจีน: เมื่อคุณรวมท่อ + การบดมุม + การเคลือบ/การบรรจุเข้าด้วยกันภายใต้ PO เดียว การเคลื่อนย้ายภายในประเทศและ-ขั้นตอนการจัดการใหม่จะลดลง - ซึ่งมักจะทำให้เกิดความเสียหายของมุมเอียง การปนเปื้อน ID และช่องว่างด้านเอกสารเกิดขึ้น
• ขอบเขตการตรวจสอบการเชื่อมสามารถเปรียบเทียบได้: เขียนข้อกำหนด UT/RT เป็นวิธีการ + ความครอบคลุม + เกณฑ์การยอมรับ; มิฉะนั้นสอง "ประเทศจีน ท่อ LSAW ซัพพลายเออร์" สามารถเสนอราคาเกรดเดียวกันโดยมีการส่งมอบการตรวจสอบที่แตกต่างกันโดยสิ้นเชิง

สิ่งที่คุณได้รับเมื่อระบุไว้ใน PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), รายงาน NDT (วิธีการ/ความครอบคลุม/การยอมรับ/ผลลัพธ์), บันทึกการทดสอบไฮโดรเทส (ความดัน/การพัก/ผลลัพธ์), รายงานเชิงมิติ และรายการบรรจุภัณฑ์/การทำเครื่องหมายที่เชื่อมโยงกับรหัสไปป์/มัด (ไฟล์ดิจิทัลจะมีให้บริการเมื่อมีการร้องขอ)

พื้นที่ใช้งานที่สำคัญ



การสนับสนุนโครงสร้างและฐานราก



นอกเหนือจากการขนส่งที่บริสุทธิ์แล้ว ท่อ Octal LSAW ยังถูกนำมาใช้กันอย่างแพร่หลายเหล็กโครงสร้าง: ใต้ทะเลและใกล้-ชายฝั่งเสาเข็ม ขาแจ็กเก็ต เสาเข็มเสา โลมา ท่าเทียบเรือและผนังท่าเรือ ท่าเรือสะพาน และเสาวางท่อหนัก-. การผสมผสานระหว่างความหนาของผนังเพลต-และความตรงที่ควบคุมได้ ทำให้เกิดแรงอัดและความต้านทานการดัดงอที่จำเป็นสำหรับการขับเคลื่อน การอัดยาแนว และ-การโหลดแบบไซคลิกในระยะยาว

การส่งและการรวบรวมของเหลวและก๊าซ



ท่อแปดเหลี่ยม LSAW ใช้สำหรับท่อส่งทางไกล-และระดับภูมิภาคขนส่งน้ำมันดิบ ผลิตภัณฑ์กลั่น ก๊าซธรรมชาติ ก๊าซเข้มข้น น้ำที่ผลิตได้ และผลิตภัณฑ์หลาย-ชุด ผนังที่หนัก-และมีเส้นผ่านศูนย์กลางใหญ่-ทำให้นักออกแบบสามารถผสมผสานกันได้สูงผ่าน-ด้วยการควบคุมแรงดันที่มั่นคงในขณะที่เอกสาร CVN / DWTT / โปรแกรม HIC เสริมรองรับข้อกำหนดการบริการทั้งแบบหวานและเปรี้ยว

อาคารผู้โดยสาร โครงสร้างพื้นฐานการจัดเก็บและการโหลด



ที่คลังน้ำมันและเคมี ฟาร์มถัง และท่าเทียบเรือขนสินค้า,ท่อแปดเหลี่ยม LSAW ใช้สำหรับเส้นทางเข้า/ทางออก, ส่วนหัวท่อร่วม, สายการบรรทุกไปยังท่าเทียบเรือทางทะเล และการเชื่อมต่อ SPM / ทุ่น. OD ที่ควบคุม รูปทรงมุมเอียง และคุณภาพการเคลือบช่วยลด-เวลาในการปรับไซต์งาน-และการซ่อมแซมการเคลือบ ดังนั้นทีมก่อสร้างจึงสามารถผูกถัง ปั๊ม และแขนบรรทุกด้วยการปรับเปลี่ยนภาคสนามน้อยลง

ระบบปิโตรเคมีและอุตสาหกรรม



ในโรงกลั่น กลุ่มปิโตรเคมี โรงงาน LNG และหน่วยปุ๋ยใช้ท่อ LSAW เจาะขนาดใหญ่-เส้นแฟลร์และเส้นระเบิด ส่วนหัวของโรงงาน ท่อร่วมฟาร์มถัง ท่อนำไอกลับคืน และทางเดินสาธารณูปโภคโดยที่เส้นผ่านศูนย์กลางเกินช่วงไร้รอยต่อทั่วไป การจับคู่เกรด API, ASTM และ ENพร้อมด้วยตัวเลือกการเคลือบภายในและภายนอก ช่วยให้กลุ่มผลิตภัณฑ์ LSAW หนึ่งกลุ่มครอบคลุมบริการที่มีแรงดันสูง-การไหลปานกลาง- ด้วยเอกสารประกอบและการตรวจสอบที่สม่ำเสมอ



ดูกรณีโครงการที่เกี่ยวข้อง

คลิกที่นี่

การกำหนดค่าท่อเหล็ก LSAW ทั่วไปตามประเภทบริการ

สำหรับท่อส่งและฐานรากที่มีผลกระทบสูง- ผู้ซื้อไม่เพียงแค่ต้องการโรงสีเท่านั้น พวกเขาต้องการการควบคุม การตรวจสอบย้อนกลับ และการสนับสนุนที่รวดเร็วเมื่อมีสิ่งผิดปกติเกิดขึ้น. Octal Pipe สร้างอุปทาน LSAW โดยประมาณนั้น

1. ปรัชญา "การควบคุม 100%" – ทุกขั้นตอนที่สำคัญได้รับการตรวจสอบ

แทนที่จะสุ่มตัวอย่างสักสองสามชิ้นแล้วบอกว่ามันดี โรงสี LSAW ของเราดำเนินการรูปแบบการควบคุมเก้า-จุด 100%จากวัตถุดิบไปจนถึงการบรรจุ:

สำหรับคุณ นี่หมายความว่าไม่ว่าชิ้นส่วนใดที่เจ้าของหรือผู้ตรวจสอบบุคคลที่สาม-หยิบมา ย่อมมีทดสอบเส้นทางเบื้องหลังให้เสร็จสิ้นแทนที่จะเป็นช่องว่างในบันทึก

2. เส้นดิจิตอลอัตโนมัติเพื่อคุณภาพการเชื่อมที่ทำซ้ำได้

สายการผลิตของเราได้รับการออกแบบมาให้สุ่มตัวอย่างมากที่สุดเท่าที่จะเป็นไปได้จากการเชื่อมและการขึ้นรูปตะเข็บ:

• สายการผลิตแบบเครือข่ายดิจิทัลเต็มรูปแบบ– หน่วยหลัก เช่น UT, การกัดขอบ, การขึ้นรูป, การเชื่อม, การขยาย และการทดสอบไฮโดรเทส อยู่ภายใต้การตรวจสอบจากส่วนกลาง ดังนั้นพารามิเตอร์กระบวนการจึงสามารถติดตามกลับไปยังท่อแต่ละท่อได้
• การเชื่อมอาร์ก-ใต้น้ำ-สองครั้งด้วยอาร์เรย์- UT แบบออนไลน์– หลังจากการเชื่อม SAW ภายในและภายนอก แต่ละตะเข็บจะถูกตรวจสอบทันทีโดยการทดสอบอัลตราโซนิกออนไลน์พร้อมการตรวจสอบรังสีเอกซ์เฉพาะจุด- พารามิเตอร์การเชื่อมและผลลัพธ์ของการเชื่อมได้รับการบันทึกอย่างครบถ้วน ทำให้อัตราการซ่อมแซมต่ำมาก และช่วยให้-การยอมรับการเชื่อมผ่านครั้งแรกเข้าถึงได้99.99%.
• การขยายทางกลแบบเต็ม-– ท่อทุกท่อถูกขยายด้วยกลไกหลังการเชื่อม ซึ่งช่วยลดความเค้นตกค้างและเพิ่มความกลมและความตรง ทำให้สามารถคาดเดาการโค้งงอของสนาม การเชื่อมเส้นรอบวง และการตอกเสาเข็มได้มากขึ้น
• CNAS-การสนับสนุนห้องปฏิบัติการที่ได้รับการรับรอง– โปรแกรมการทดลองและคุณสมบัติขั้นตอนทั้งหมด (CVN, DWTT, HIC / SSC ฯลฯ) ดำเนินการในห้องปฏิบัติการที่ได้รับการรับรองระดับประเทศ- ดังนั้นข้อมูลการทดสอบจึงได้รับการยอมรับในโครงการระหว่างประเทศโดยไม่ต้อง-ทดสอบซ้ำ

ผลที่ได้คือพฤติกรรมตะเข็บของท่อแปดเหลี่ยม LSAWไม่ใช่เรื่องของโชค:ท่อที่มีขนาดและเกรดเท่ากันจะมีพฤติกรรมสม่ำเสมอในการเชื่อม NDT และการบริการ

3. ระบบบริการที่สร้างขึ้นตามโครงการ ไม่ใช่แค่คำสั่งซื้อ

การควบคุมในโรงสีสามารถแก้ปัญหาได้เพียงครึ่งเดียว Octal Pipe ยังดำเนินรูปแบบการบริการที่เป็นไปตามจังหวะของโครงการจริง:

• การประมวลผลแบบกำหนดเองระดับไฮเอนด์– เราจัดส่งท่อ LSAW ได้ตัดตามความยาวของโครงงาน -ก่อนเอียง ทำเครื่องหมาย พร้อมช่องเปิดหรือปลอกตามแบบร่าง ดังนั้นวัสดุจึงมาถึงไซต์งานใกล้เคียงกับ "พร้อมเชื่อม / พร้อมขับเคลื่อน" และไม่ใช่สต็อคกึ่งสำเร็จรูป-ที่ต้องใช้งานซ้ำ-หนักมาก
• ปัญหาที่ชัดเจน-ความมุ่งมั่นในการตอบสนอง– เมื่อปัญหาผลิตภัณฑ์ได้รับการยืนยันแล้ว เรามุ่งมั่นที่จะไปที่ไซต์งาน48 ชั่วโมงสำหรับโครงการในประเทศ และภายใน 96 ชั่วโมงสำหรับโครงการในต่างประเทศหรือจัดให้มีพันธมิตรท้องถิ่น/บุคคลที่สาม-ที่เชื่อถือได้เพื่อช่วยเหลือ เป้าหมายคือการช่วยให้คุณระบุสาเหตุที่แท้จริงและตกลงวิธีแก้ปัญหาเชิงปฏิบัติได้อย่างรวดเร็ว ไม่ใช่แค่การแลกเปลี่ยนอีเมลเท่านั้น
• การสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวันโดยทีมงานที่มีประสบการณ์– พนักงานฝ่ายขาย เทคนิค QA และลอจิสติกส์ทำงานเป็นทีมโครงการเดียวกัน พวกเขารู้API 5L, GB/T 9711, ASTM A671 / A672 และข้อกำหนดระดับภูมิภาคในตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ แอฟริกา และตลาดอื่น ๆ และสามารถทำเครื่องหมายข้อที่เจ้าของหรือหัวหน้างานมักจะให้ความสำคัญก่อนที่จะกลายเป็นประเด็น

สำหรับ EPC และทีมจัดซื้อท่อแปดเหลี่ยมดังนั้นจึงไม่ใช่แค่ชื่อในใบรับรองโรงงาน แต่เป็นซัพพลายเออร์ที่รวม:

• ควบคุมการผลิต LSAW 100%,
• ติดตามได้ ตรวจสอบได้-เอกสารพร้อม, และ
• การสนับสนุนโครงการที่ตอบสนองเมื่อคุณต้องการความช่วยเหลือนอกสถานที่

ติดต่อได้เลย

ปัญหาที่พบบ่อย

Q1: ท่อเหล็ก LSAW คืออะไร?

A: ท่อเหล็ก LSAW (ท่อเชื่อมอาร์คจมอยู่ใต้น้ำตามยาว)เป็นท่อเชื่อมที่มีเส้นผ่านศูนย์กลางขนาดใหญ่-ทำจากแผ่นโดยการขึ้นรูป JCOE/UOE และการเชื่อมด้วยเลื่อยสองด้าน- ส่วนใหญ่จะใช้สำหรับท่อส่งน้ำมัน ก๊าซ และน้ำแรงดันสูง-และเสาเข็มโครงสร้าง.

คำถามที่ 2: ขนาดท่อ LSAW โดยทั่วไปและช่วงความหนาของผนังคือเท่าใด

ตอบ: วัสดุสิ้นเปลืองฐานแปดท่อแอลเอสเอในขนาดปกติเส้นผ่านศูนย์กลาง 400–1626 มมกับความหนาของผนัง 6–75 มมมีความยาวเพียงเส้นเดียวรอบๆ6.5–12.6 mครอบคลุมมากที่สุดท่อเส้นเส้นผ่านศูนย์กลางใหญ่-และการตอกเสาเข็มความต้องการ.

คำถามที่ 3: ท่อ LSAW และท่อ SSAW / ERW แตกต่างกันอย่างไร?

A: ท่อแอลเอสเอมีตะเข็บเลื่อยตามยาวตรงทำจากจาน เหมาะสำหรับเส้นผ่านศูนย์กลางใหญ่ กำแพงหนา และเส้น-แรงดันสูง/-ผลลัพธ์ที่ตามมาสูง. สซอว์มีตะเข็บเกลียวและมักใช้กับเส้น-ความดันต่ำ - ที่มีความอ่อนไหวต่อต้นทุนERWเป็นส่วนใหญ่สำหรับเส้นผ่านศูนย์กลางขนาดเล็กและขนาดกลาง.

คำถามที่ 4: ท่อเส้น Octal API 5L LSAW เป็นไปตามมาตรฐานและเกรดใดบ้าง

A: ออกตัลท่อเส้น API 5L LSAWถูกผลิตขึ้นเพื่อAPI 5L PSL1 / PSL2, GB/T 9711 และ ISO 3183ในเกรดL245/B ถึง L690/X100, กับใบรับรอง EN 10204 3.1 / 3.2 และบันทึก NDT / Hydrotest ฉบับเต็มตามคำขอ
