จานหนาและกว้าง 4100 มม

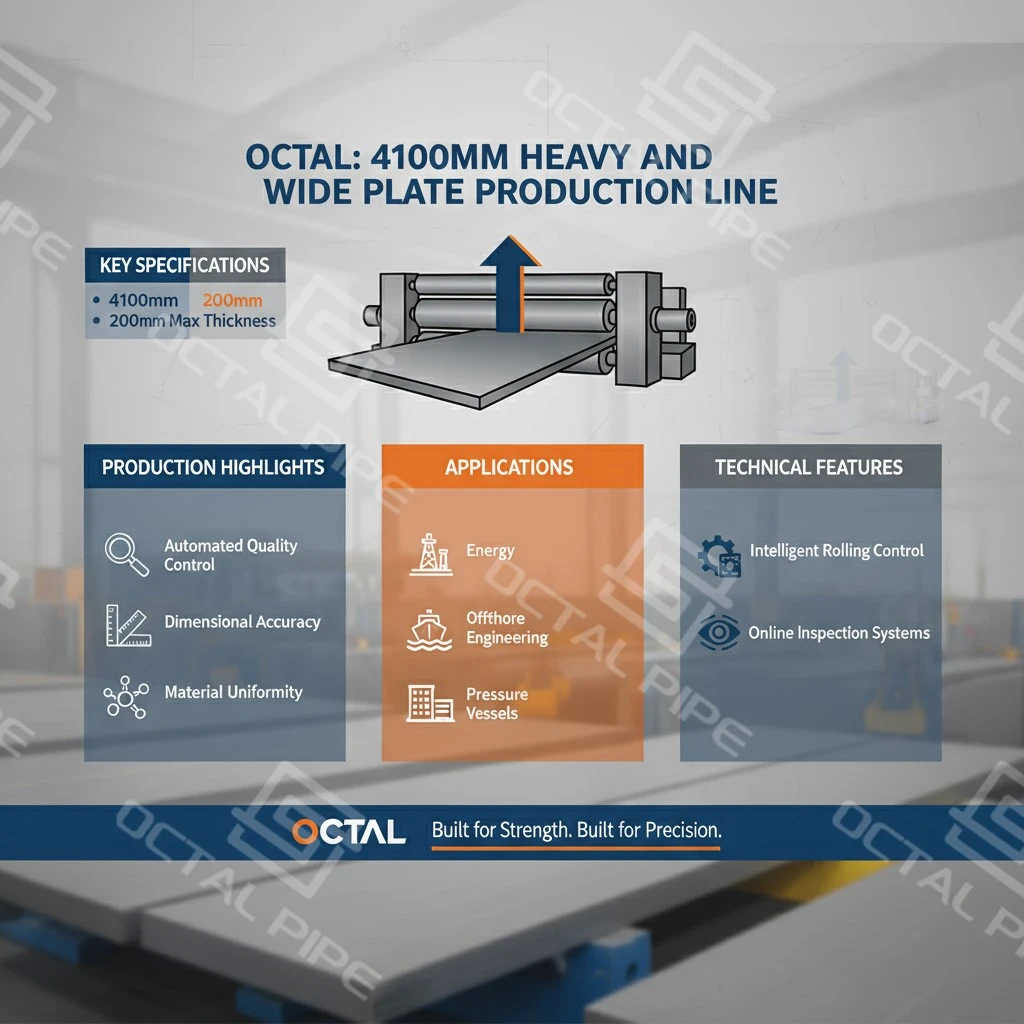

โครงการด้านพลังงานสมัยใหม่และนอกชายฝั่งต้องการแผ่นเพลทที่มีความเรียบ-กว้างและสูง-มากขึ้นเรื่อยๆ เพื่อลดรอยเชื่อมตามยาว เร่งการผลิตโมดูล และรับประกันประสิทธิภาพทางกลที่คาดการณ์ได้ การนำเสนอเพลทหนาและกว้าง 4100 มม. ของ Octal Pipe ได้รับการพัฒนาเพื่อจุดประสงค์นั้นโดยเฉพาะ: เพื่อจัดหาเพลทได้มากถึงกว้าง 4100 มมและความหนาสูงสุด 200 มมจากสายการผลิตที่เชื่อมต่อกันเป็นขั้นตอนโดยเฉพาะ-ซึ่งมีการติดตั้งไว้ด้วยMULPIC เร่งความเย็นและปรับระดับร้อน 9 ม้วน.
หน้านี้แนะนำผลิตภัณฑ์ก่อน-สิ่งที่เราสามารถส่งมอบได้จริง- จากนั้นจึงอธิบายสายการผลิตที่อยู่เบื้องหลัง เพื่อให้ผู้ซื้อและวิศวกรสามารถติดตามคุณลักษณะด้านประสิทธิภาพทุกอย่างกลับไปยังกระบวนการได้

เพลตขนาด 4100 มม. ของ Octal Pipe อยู่ในตำแหน่งสำหรับการใช้งานที่มีความรับผิดชอบสูง-: การติดตั้งพลังงาน โครงสร้างนอกชายฝั่ง ถังขนาดใหญ่ และอุปกรณ์แรงดัน/กระบวนการ สามารถจัดส่งเพลตตามข้อกำหนดเฉพาะสากลที่สำคัญ (ASTM, EN, GB) และตามโครงการภาคผนวกทางเทคนิค

ความสามารถเชิงมิติ

กลุ่มผลิตภัณฑ์นี้ช่วยให้ผู้ผลิตสามารถลดรอยเชื่อมชนตามยาว ปรับปรุงความสมบูรณ์ของแผง และตัดชิ้นส่วนที่มีน้ำหนักมากได้โดยตรงจากแผ่นเดียว

ภาคการประยุกต์ใช้

ข้อดีของผลิตภัณฑ์

• รูปแบบกว้างพิเศษ- (สูงสุด 4100 มม.):รอยเชื่อมน้อยลงและข้อต่อ NDT น้อยลง
• หน้าต่างความหนากว้าง (6–200 มม.):บรรทัดหนึ่งครอบคลุมแผ่นขนาดกลางและแผ่นหนา เหมาะสำหรับบรรจุภัณฑ์ EPC
• ความเรียบสูง:สำคัญสำหรับการตัดอัตโนมัติ การประกอบแผง และการเชื่อมด้วยหุ่นยนต์
• กระบวนการที่เตรียมไว้สำหรับเกรดอุณหภูมิสูง-ความแข็งแรงสูง / ต่ำ-:เพราะควบคุมการกลิ้งและความเย็น
• ส่งออก-เอกสารพร้อม:MTC รายงานมิติ การตรวจสอบโดยบุคคลที่สาม-ตามคำขอ

เพื่อรองรับผลิตภัณฑ์ข้างต้น Octal Pipe ใช้เส้นแผ่นที่สร้างขึ้นรอบ ๆแนวคิดการถ่ายโอนแบบเป็นขั้นตอนอย่างสมบูรณ์ดังนั้นอุณหภูมิของแผ่นพื้น สภาพพื้นผิว และตารางการรีดจะคงที่ตั้งแต่การอุ่นซ้ำจนถึงการทำความเย็น

เส้นทางกระบวนการ

การอุ่นพื้นคอนกรีต → เตาอุ่นคานแบบเดิน- → การขจัดตะกรันด้วยแรงดันน้ำสูง- → โรงสีหยาบ 4 ชั้นสูง → เครื่องทำความเย็นแบบเร่ง MULPIC → เครื่องปรับระดับร้อน 9 ม้วน → พื้นที่ระบายความร้อนด้วยอากาศ

บทบาทกระบวนการ:

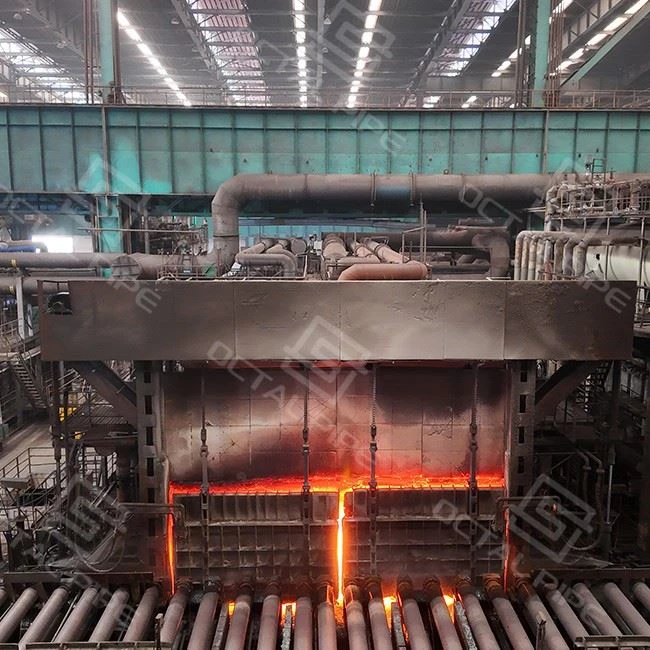

• การอุ่นลำแสงสำหรับการเดิน:การทำความร้อนแผ่นพื้นสม่ำเสมอ ไม่มีเครื่องหมายด้านล่าง จำเป็นสำหรับส่วนที่หนา
• การขจัดตะกรันด้วยแรงดันสูง-:ขจัดตะกรันออกไซด์ก่อนที่จะเสียรูป ปรับปรุงพื้นผิวและอายุการใช้งานของลูกกลิ้ง

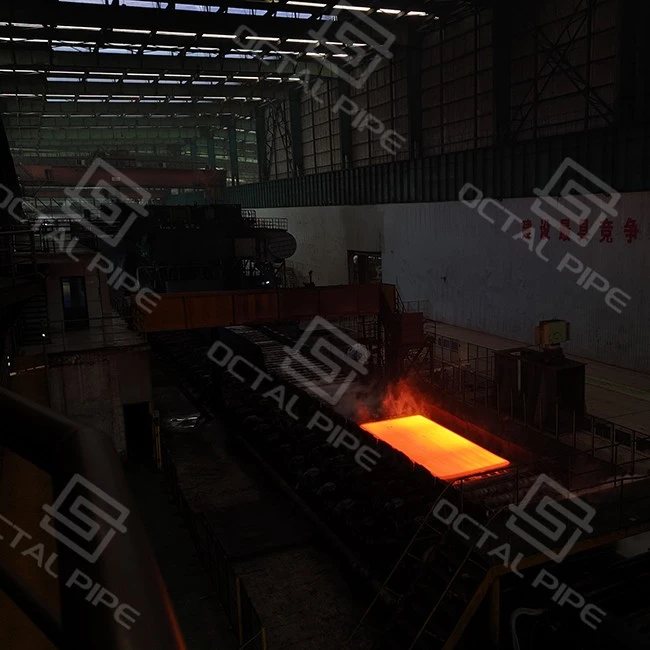

• โรงสีสูง 4:ความแข็งที่สูงขึ้นสำหรับเพลตขนาด 4100 มม. ความหนาและความคลาดเคลื่อนรูปร่างที่ดีขึ้นตลอดความกว้าง
• ระบบทำความเย็นแบบมัลพิค:ควบคุมและทำความเย็นอย่างรวดเร็วทันทีหลังจากกลิ้งเพื่อให้ได้ความสมดุลระหว่างความแข็งแรงและความเหนียวสำหรับบริการนอกชายฝั่งหรืออุณหภูมิต่ำ-
• การปรับระดับร้อน 9 ม้วน:ขจัดคลื่น/โค้งในขณะที่จานยังร้อน ให้ความเรียบสูงแม้ใช้จานที่กว้างเป็นพิเศษ-

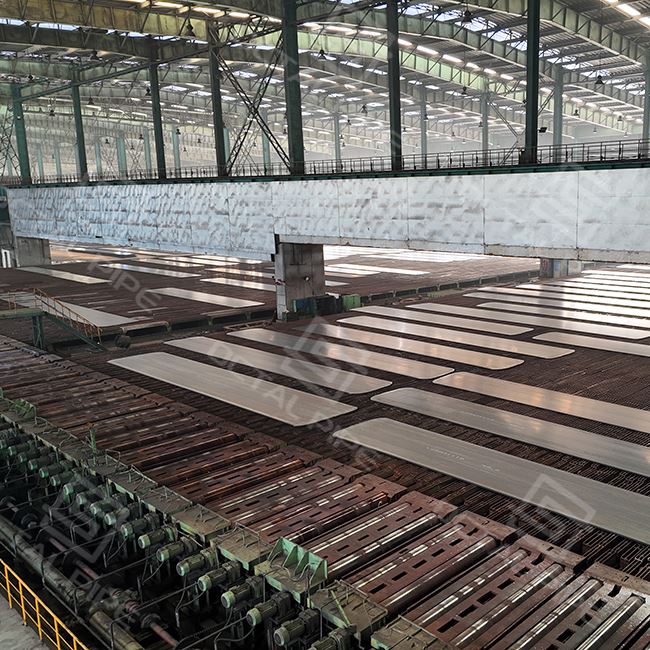

• สนามระบายความร้อนด้วยอากาศ:ปรับโครงสร้างจุลภาคให้คงที่หลังจากควบคุมความเย็นแล้ว

การทำแผนที่กระบวนการ-ผลประโยชน์

เมื่อคุณแหล่งที่มาแผ่นเหล็กหนาและกว้าง 4100 มมความเสี่ยงที่แท้จริงไม่ได้อยู่ที่ความพร้อมใช้งาน-ขึ้นอยู่กับว่าผู้ผลิตแผ่นเหล็กสามารถควบคุมรูปร่างตลอดความกว้างเต็มและแผ่นปลดซึ่งจะไม่สร้างปัญหา{0}}ความพอดีและการทำงานซ้ำในการผลิต เป็นของคุณผู้จำหน่ายแผ่นเหล็ก, ท่อ Octal ช่วยให้คุณล็อครายละเอียด PO/ITP ที่มีความสำคัญบนแผ่นเพลทกว้าง: การระบุแผ่นที่เชื่อมโยงกับความร้อน/ล็อต จุดยึดการตรวจสอบที่ตกลงกัน และรายการการยอมรับที่ชัดเจนสำหรับขนาดและความเรียบ (เมื่อระบุ)

โครงการจานกว้างก็ล้มเหลวในระหว่างการขนส่งเช่นกัน ไม่ใช่การดำเนินไป มีความสามารถโรงงานเหล็กแผ่นควรจัดส่งเพลตกว้างโดยมีกฎการบรรจุและการจัดการเพื่อการส่งออกซึ่งจะช่วยลดความเสียหายของขอบและการบิดเบี้ยวในการขนส่งทางบกและการยกท่าเรือ เมื่อจำเป็น เราจะจัดเรียงการทำเครื่องหมาย รายการบรรจุภัณฑ์ และการตรวจสอบย้อนกลับ เพื่อให้การรับสามารถยืนยันได้ว่า "จานนี้คือความร้อน/ล็อตนี้" โดยไม่ชักช้า และขอบเขต UT/NDT ใดๆ จะถูกดำเนินการตามเกณฑ์การยอมรับที่ระบุไว้ใน PO/ITP ของคุณ

ที่ท่อแปดเหลี่ยมกว้างแผ่นเหล็กคำสั่งซื้อจะออกเมื่อหลักฐานการยอมรับไม่ใช่อยู่ที่ว่า "มันควรจะดี" สำหรับโครงการแผ่นหนาและกว้าง 4100 มม. เราจะจัดเส้นทางโรงสี ขอบเขตการตรวจสอบ และบรรจุภัณฑ์ส่งออก เพื่อให้ทีมรับของคุณสามารถตรวจสอบได้ความสามารถในการตรวจสอบย้อนกลับ เรขาคณิต และขอบเขต NDTโดยไม่ต้องวนซ้ำ รายการด้านล่างมีให้เมื่อระบุไว้ใน PO/ITP.

• ใบรับรองการทดสอบโรงงาน (EN 10204 3.1 / 3.2): เราออกแผ่นเหล็ก MTC/CMTR ที่มีความสามารถในการตรวจสอบย้อนกลับด้วยความร้อน/ล็อต สมบัติทางเคมี และทางกล โดยเชื่อมโยงกับ ID เพลทสำหรับการยื่น QA ของโครงการ
• การตรวจสอบมิติแผ่นเหล็ก + ความเรียบ: เราตรวจสอบความกว้าง ความหนา ความยาว และรูปร่าง/ความเรียบของแผ่นเพื่อความพร้อมในการผลิต โดยเฉพาะอย่างยิ่งที่สำคัญอย่างยิ่งกับแผ่นเหล็กที่มีน้ำหนักมากและกว้างซึ่งตัวขับความผิดเพี้ยนจะพอดี-กับความล่าช้า
• UT / NDT สำหรับแผ่นเหล็ก (เมื่อจำเป็น): สำหรับแผ่นภาชนะรับความดันหรือแผ่นโครงสร้างนอกชายฝั่ง เราจะจัดเตรียม UT ตามเกณฑ์การยอมรับที่คุณระบุ และรายงานจะระบุวิธีการ ความครอบคลุม ระดับ และผลลัพธ์ (ผ่าน/ซ่อมแซม/ทดสอบใหม่-)
• สภาพพื้นผิวและการป้องกัน: แผ่นเหล็กสามารถจัดส่งแบบ-แบบม้วน หรือแบบพ่น + สีรองพื้นที่เข้ากันกับระบบสีของคุณ เพื่อให้แผ่นเหล็กมาถึงพร้อมสำหรับการจัดการสนามหญ้าและการเตรียมการผลิต
• บรรจุภัณฑ์ส่งออกสำหรับแผ่นเหล็กหน้ากว้าง: เราใช้สายรัดเหล็ก การป้องกันขอบ และการติดป้ายเพลท-ต่อ-เพลท (คำสั่งซื้อ + ข้อมูลความร้อน) เพื่อลดความเสียหายที่ขอบและการผสมผสาน-ระหว่างการขนส่งทางบกและการยกท่าเรือ
• การรับชุดเอกสาร: รายการบรรจุภัณฑ์ + รายการทำเครื่องหมายจะสอดคล้องกับหมายเลขประจำตัวป้ายทะเบียน เพื่อให้ทีมของคุณสามารถประสาน "ป้ายบนรถบรรทุก" กับ "ป้ายบน MTC" ได้อย่างรวดเร็ว

ผลิตภัณฑ์-รูปแบบแรกสำหรับผู้ซื้อ
เราอธิบายสิ่งที่เราสามารถจัดหาได้ (ความกว้าง 4100 มม. ความหนา 6–200 มม. การใช้งานนอกชายฝั่ง/แรงดัน) ก่อนที่จะพูดถึงอุปกรณ์ ซึ่งตรงกับวิธีที่ผู้ซื้อโครงการค้นหาและวิธีที่ Google จับคู่ความตั้งใจ

เส้นทางโรงสีจริง ไม่ได้สร้างขึ้น-
เส้นทาง "การอุ่น → การขจัดตะกรัน → 4- สูง → MULPIC → การปรับระดับ 9 ลูกกลิ้ง → การระบายความร้อนด้วยอากาศ" เป็นลำดับขั้นตอนโรงสีเพลทสมัยใหม่ที่เป็นที่รู้จัก สิ่งนี้ให้อำนาจแก่เนื้อหาและทำให้ใกล้กับเอกสารประกอบของผู้ผลิตมากขึ้น

เหมาะสำหรับโครงการระดับนานาชาติ
ท่อ Octal สามารถจัดแนวเพลตตาม ASTM / EN / GB และแนบการตรวจสอบบุคคลที่สาม- หากสัญญา EPC จำเป็นต้องมีพยานจากภายนอก

ความเชี่ยวชาญเฉพาะทางพิเศษ-
ซัพพลายเออร์บางรายไม่สามารถระบุความกว้าง 4100 มม. ได้ การวางสิ่งนี้บนหน้าช่วยให้คุณจัดอันดับการค้นหาประเภท "เพลท 4100 มม.", "โรงสีเพลทกว้าง", "แผ่นเหล็กกว้างพิเศษ" ที่สามารถแข่งขันได้น้อยกว่า "แผ่นเหล็ก" ทั่วไป

เมื่อส่งคำถามไปยัง Octal Pipe โปรดระบุ:

จานกว้าง × หนา × ยาว

มาตรฐาน / การใช้งาน(นอกชายฝั่ง, ภาชนะรับความดัน, โครงสร้าง)

อุณหภูมิทดสอบแรงกระแทกและพลังงาน (หากบริการมีอุณหภูมิต่ำ-)

ระดับ NDTและจำเป็นต้องมีบุคคลที่สาม-หรือไม่

พื้นผิวและการบรรจุความต้องการ

ยิ่งข้อมูลทางเทคนิคสมบูรณ์มากเท่าไร เราก็จะสามารถจับคู่กับตารางการรีดและการทำความเย็นของสายการผลิตขนาด 4100 มม. ได้เร็วขึ้นเท่านั้น

ติดต่อได้เลย

คำถามที่พบบ่อย





ฉันควรระบุอะไรใน PO สำหรับแผ่นเหล็กหน้ากว้างเพื่อหลีกเลี่ยงความล่าช้าในการผลิต

ในใบสั่งซื้อ ให้ล็อคกว้าง × หนา × ยาว, มาตรฐานการใช้งาน (โครงสร้าง/นอกชายฝั่ง/ภาชนะรับความดัน),ความเรียบ/ความทนทานต่อรูปร่างสภาพขอบ (-การตัดหรือเปลวไฟ-) สภาพพื้นผิว (ตามที่-รีดหรือพ่น/ลงสีพื้นเมื่อระบุ) และใดๆข้อกำหนด UT/NDT + ระดับการยอมรับดังนั้นการรับจึงสามารถรับเพลทได้โดยไม่ต้องวนซ้ำ

อะไรคือความแตกต่างระหว่าง EN 10204 3.1 และ 3.2 สำหรับแผ่นเหล็ก?

TH 10204 3.1เป็นใบรับรองการตรวจสอบของโรงงานโดยมีผลเคมี/เครื่องกลสัมพันธ์กับความร้อน/ล็อตในขณะเดียวกันTH 10204 3.2เพิ่มการยืนยัน/ลงนาม{0}}โดยอิสระ (บุคคลที่สาม-หรือตัวแทนผู้ซื้อ) เมื่อโครงการต้องการ

ฉันควรต้องมีการทดสอบ UT สำหรับแผ่นเหล็กเมื่อใด และรายงาน UT ควรแสดงอะไรบ้าง

ต้องใช้ UT เมื่อเพลตมีไว้สำหรับงานเชื่อมที่สำคัญ (เช่น ส่วนที่หนากว่าหรือโครงการ-ควบคุมคุณภาพที่ระบุ) มาตรฐานทั่วไปได้แก่อีเอ็น 10160หรือมาตรฐาน ASTM A578และรายงาน UT ควรระบุวิธีการ + ความครอบคลุม + ระดับการยอมรับ + ​​ผลลัพธ์(ผ่าน/ซ่อมแซม/-ทดสอบใหม่) ตามที่กำหนดไว้ใน PO/ITP
