ท่อ

ท่อเป็นท่อเหล็กไร้ตะเข็บใช้เป็นเกลียว-และ-สายคู่ที่ติดตั้งภายในปลอกเพื่อให้เส้นทางการไหลที่มีการควบคุมซึ่งขนส่งน้ำมัน ก๊าซ และของเหลวที่ผลิตจากด้านล่างลงสู่พื้นผิว ท่อ Octal จัดหาท่อไร้รอยต่อ OCTG สำหรับสายการผลิต โดยมีการสั่งสร้างตามข้อกำหนดการดริฟท์ การเลือกการเชื่อมต่อ และ-ข้อกำหนดในการควบคุมการรั่วไหลเพื่อความพร้อมที่สมบูรณ์

อาการปวดหัวจากท่อส่วนใหญ่เริ่มต้นด้วยช่องว่างของขอบเขต:ประเภทการเชื่อมต่อ (NUE/EUE หรือแก๊ส-พรีเมียมแน่น)ข้อกำหนดดริฟท์ไม่สอดคล้องกับเครื่องมือที่สมบูรณ์ หรือเอกสารที่ไม่สามารถปิดการตรวจสอบที่เข้ามาได้ นั่นเป็นเหตุผลท่อแปดเหลี่ยมถือว่าการจัดหาท่อเป็นเสร็จสิ้น-พร้อมส่ง: การระบุการเชื่อมต่อที่ชัดเจน เธรดที่ได้รับการป้องกันสำหรับการจัดการลอจิสติกส์ และชุดเอกสารที่เน้นการยอมรับ- (MTC/การตรวจสอบย้อนกลับ รวมถึงการวัดเกลียวและรายงานดริฟท์/พลังน้ำ/NDT เมื่อระบุไว้ใน PO/ITP ของคุณ)

แทนที่จะบอกแค่ขนาดและราคา เราจะตรวจสอบรายละเอียดที่มักจะทำให้เกิดปัญหาในภายหลัง –การยุบตัวและการแยกส่วน ขีดจำกัดการบริการ- ประเภทข้อต่อ ตัวเลือกการเคลือบภายใน และ OCTG ที่ตรงกันปลอกและเกรดท่อ. ผลลัพธ์ที่ได้คือแพ็คเกจท่อสำหรับการผลิตที่เหมาะกับการออกแบบของคุณ ผ่าน-การตรวจสอบโดยบุคคลที่สาม และมาถึงสถานที่พร้อมที่จะวิ่ง ไม่ใช่กองข้อต่อปะปนกันที่ทีมงานแท่นขุดเจาะของคุณต้องคัดแยกบนแคทวอล์ค

• เกรดมาตรฐาน: H40, J55, K55, N80 (N80-1, N80Q), L80, C90, T95, P110, Q125
• วัสดุ CRA:13Cr, Super 13Cr, ดูเพล็กซ์ 22Cr, ซูเปอร์ดูเพล็กซ์ 25Cr, โลหะผสมนิกเกิล
• การรักษาความร้อน:การทำให้เป็นมาตรฐาน, Quench & Temper, การบำบัดสารละลายสำหรับ CRA, การควบคุมความแข็งสำหรับบริการที่มีรสเปรี้ยว

ในบ่อผลิตปลอกและท่ออย่าทำงานเดียวกัน มีปลอกไว้เพื่อยึดรูให้เปิดและแยกชั้นหินออกจากกันท่อ OCTG – ท่อสำหรับการผลิต – เป็นส่วนหนึ่งของเชือกที่ใช้บรรจุน้ำมัน ก๊าซ หรือของเหลวฉีดของคุณจริงๆ. หากท่อคือ "ผนัง" ของคุณ ท่อก็คือ "ท่อ" ภายในผนังนั้น

แบบฉบับปลอกและท่อ OCTGการออกแบบอาจใช้สายปลอกหลายเส้น (พื้นผิว สายกลาง ปลอกการผลิต) จากนั้นจึงใช้สายท่อหนึ่งเส้นหรือมากกว่านั้นอยู่ข้างใน ท่อต้องตรงกับรหัสเคส อุปกรณ์บรรจุ วาล์วนิรภัย และทางออกของหลุมผลิตทุกประการ:
• OD และดริฟท์ต้องผ่านข้อจำกัดที่เล็กที่สุดในปลอกหรือไลเนอร์
• ประเภทการเชื่อมต่อ (NU, EUE หรือพรีเมียม) ต้องตรงกับครอสโอเวอร์ ผู้บรรจุหีบห่อ และหลุมผลิต
• เกรดและน้ำหนักต้องให้ความสามารถในการยุบตัว การระเบิด และแรงดึงที่เพียงพอสำหรับการผลิตที่วางแผนไว้และปริมาณงานในช่วงงาน

นี่คือจุดที่ Octal Pipe เพิ่มมูลค่า แทนที่จะพูดถึงท่อ "3½" J55" เรามาดูที่โปรแกรมปลอกและท่อ OCTG ทั้งหมดคุณกำลังวิ่งอยู่ในสนามนั้น เราตรวจสอบว่าท่อ OD / ดริฟท์นั้นพอดีกับปลอกการผลิตของคุณ เกรดนั้นสอดคล้องกับการยุบตัวและซองจดหมายที่แตก และประเภทการเชื่อมต่อนั้นสอดคล้องกันตั้งแต่ท่อในท่อไปจนถึงอุปกรณ์เสริม เช่น ข้อต่อลูกสุนัข ครอสโอเวอร์ และจุกนม

• OD:1.900" – 4½" (เส้นผ่านศูนย์กลางอื่นๆ ตามคำขอ)
• น้ำหนัก / ความหนาของผนัง:ต่อตาราง API 5CT; ผนังหนักตามความต้องการ
• ความยาว: R1, R2, R3
• ดริฟท์:การดริฟท์ของ API หรือดริฟท์แบบพิเศษ (หลุมกวาดล้างที่แน่น-)
• สิ้นสุด:NU (ไม่-ไม่พอใจ), EUE (สิ้นสุดอารมณ์เสียภายนอก), พรีเมียมฟลัช/กึ่ง-ฟลัช

เอกสารข้อมูลท่อ API 5CT OCTG

ใช้แผนภูมิท่อ OCTG นี้เป็นข้อมูลอ้างอิงในการซื้อ ข้อกำหนดด้านขนาด น้ำหนัก และดริฟท์ขั้นสุดท้ายได้รับการยืนยันในใบสั่งซื้อ

หมายเหตุพิเศษเกี่ยวกับขีดจำกัดขององค์ประกอบทางเคมี

• สำหรับเกรด L80ปริมาณคาร์บอนสูงสุดที่อนุญาตอาจเพิ่มขึ้นได้ถึง 0.50% หากผลิตภัณฑ์ได้รับการดับน้ำมันแล้ว-
• สำหรับเกรด C90 แบบ 1ข้อกำหนดสำหรับโมลิบดีนัมไม่มีค่าขั้นต่ำเมื่อความหนาของผนังน้อยกว่า 17.78 มม.
• สำหรับเกรดอาร์95ปริมาณคาร์บอนอาจเพิ่มขึ้นสูงสุด 0.55% หากใช้การชุบน้ำมัน
• สำหรับเกรด T95 แบบ 1ค่าต่ำสุดของโมลิบดีนัมอาจลดลงเหลือ 0.15% เมื่อความหนาของผนังต่ำกว่า 17.78 มม.
• สำหรับไฟฟ้า-เกรดเชื่อม P110ปริมาณฟอสฟอรัสต้องไม่เกิน0.020% และกำมะถันต้องไม่เกิน 0.010%

บันทึก:"NL" (No Limit) บ่งชี้ว่ามีการรายงานองค์ประกอบแต่ไม่จำกัด องค์ประกอบทั้งหมดที่ระบุไว้จะต้องรวมอยู่ในรายงานการวิเคราะห์ผลิตภัณฑ์

แผนภูมิท่อ OCTG (ขนาดและน้ำหนัก)

โดยทั่วไปขนาดท่อ OCTG จะเรียงลำดับตาม OD ความหนาของผนัง (หรือน้ำหนัก) ช่วงความยาว (R1/R2/R3) และประเภทการเชื่อมต่อ (NUE/EUE หรือพรีเมียม)

สเปคท่อ OCTG (รายการสำคัญ PO)

สำหรับท่อ การเชื่อมต่อมักจะตัดสินว่าบ่อนั้นเดินง่ายและรักษาก๊าซ-ให้แน่น หรือไม่ หรือเป็นสาเหตุของการรั่วไหลอย่างต่อเนื่องและการสูญเสียเวลาของแท่นขุดเจาะ- ด้านล่างนี้คือภาพรวมที่ชัดเจนของสิ่งที่เราสามารถจัดหาได้ และแต่ละตัวเลือกมีความเหมาะสมอย่างไร

ประเภทการเชื่อมต่อและการใช้งานทั่วไป

การผลิตและตรวจสอบเกลียวที่ท่อ Octal

การคัดเลือกและการสนับสนุนด้านวิศวกรรม

แทนที่จะถามแค่ "NU หรือ EUE?" เราพิจารณาที่คุณการออกแบบที่ดีและแผนการสร้างเสร็จ:

• รหัสเคสและข้อจำกัดที่น้อยที่สุด
• ข้อกำหนดด้านความดัน/อุณหภูมิและก๊าซ-ที่เข้มงวด
• ความรุนแรงของด็อกเลก ความยาวด้านข้าง และโปรแกรมการแตกหัก
• H₂S / CO₂ และข้อจำกัดด้านบริการ-ที่ไม่พึงประสงค์

จากนั้น Octal Pipe จะช่วยคุณเลือกระหว่างเธรดท่อ API 8RD และตระกูลการเชื่อมต่อระดับพรีเมียมที่แตกต่างกันและสามารถให้ได้สร้าง-ช่วงแรงบิด คำแนะนำการใช้งาน และข้อมูลการทดสอบการเชื่อมต่อพร้อมกับสั่งท่อของคุณ ดังนั้นคุณจึงไม่เพียงแค่ได้รับข้อต่อเพียงกล่องเดียวเท่านั้น คุณยังได้รับการตั้งค่าการเชื่อมต่อที่ตรงกับวิธีการเจาะ ก่อสร้าง และผลิตบ่อของคุณจริงๆ

• เส้นทางที่ไร้รอยต่อ:Billet → การเจาะ → การยืดตัว → การกลิ้ง → Q&T → การยืดผม → NDT → การตกแต่ง
• การทำเกลียวและการต่อพ่วง-:การวัด 100%, เกลียวฟอสเฟต, ติดตัวป้องกัน
• เส้นทางเชื่อม (หากระบุ):การขึ้นรูปแถบ → การเชื่อม HF/SAW → PWHT → การตรวจสอบ

ภายนอก:
วานิชหรือแล็คเกอร์สีดำให้การปกป้องขั้นพื้นฐานในขณะที่เอฟบีอีและการเคลือบ 3LPEให้ความต้านทานการกัดกร่อนในระยะยาว-สำหรับสภาพแวดล้อมที่ฝังอยู่หรือมีความชื้นสูง- การเลือกการเคลือบภายนอกที่เหมาะสมจะช่วยลดการเกิดสนิม ยืดอายุของท่อ และช่วยให้การตรวจสอบด้วยสายตาง่ายขึ้นที่สนามและบนแท่นขุดเจาะ

ภายใน:
ภายในอีพ็อกซี่ ฟีนอล และแก้ว-ซับในเกล็ดสามารถปรับปรุงประสิทธิภาพการไหล ลดแรงเสียดทาน และป้องกัน CO₂ น้ำ และส่วนประกอบทางเคมีบางอย่างในของเหลวที่ผลิตได้ สำหรับบริการที่มีฤทธิ์กัดกร่อนหรือในกรณีที่พื้นผิวภายในที่สะอาดจำเป็นสำหรับการตัดไม้และการแทรกแซง การเคลือบภายในสามารถลดขนาดและการกัดกร่อนภายในได้อย่างมาก

การป้องกันด้าย:
ตัวป้องกันเกลียวพลาสติกหรือเหล็ก ผิวเคลือบฟอสเฟต และการใช้สารพันเกลียวแบบควบคุม ช่วยปกป้องการเชื่อมต่อระหว่างการขนส่ง การจัดเก็บ และการจัดการ การป้องกันเกลียวที่ดีหมายถึงข้อต่อที่เสียหายน้อยลงที่แท่นขุดเจาะ และใช้เวลาในการ-ตัดหรือซ่อมแซมท่อน้อยลง

บรรจุภัณฑ์:

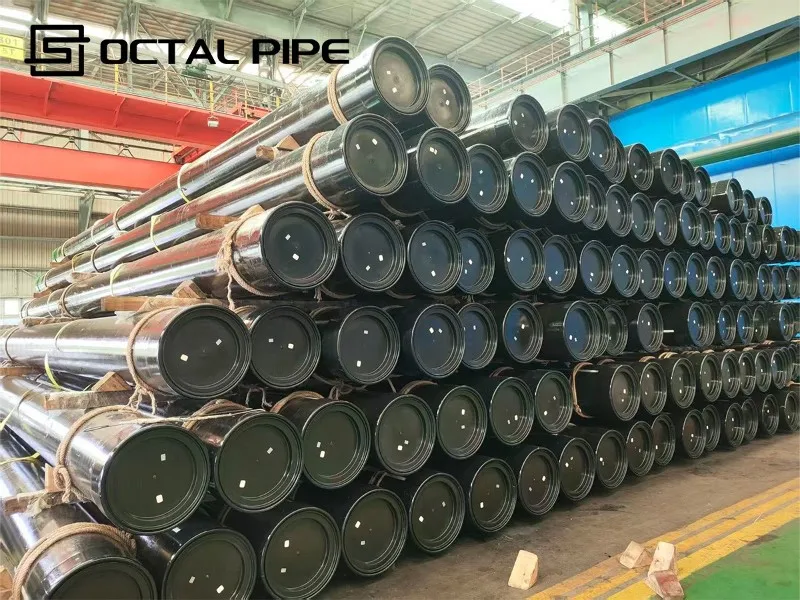

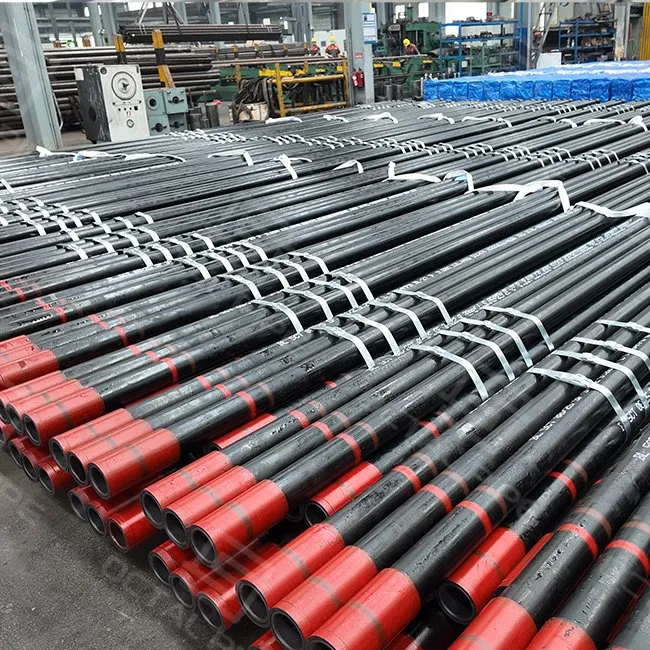

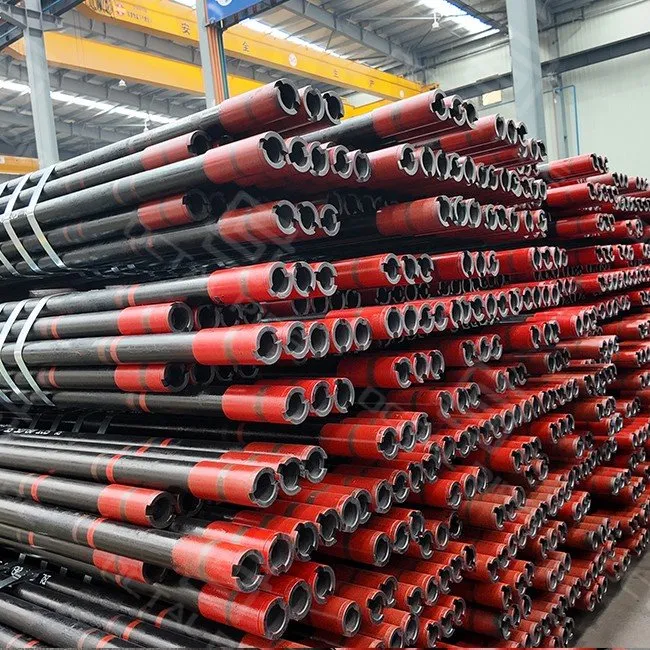

สามารถจำหน่ายท่อเข้าได้รูปแบบมัดหรือหลวมพร้อมตัวยก ตัวป้องกันด้าย และตัวนับ / เครื่องหมายที่ชัดเจน บรรจุภัณฑ์ที่เหมาะสมช่วยให้การจัดการลานและการปฏิบัติงานบนพื้นแท่นขุดเจาะปลอดภัยและรวดเร็วขึ้น และลดความเสี่ยงที่{1}}การปะปนกันระหว่างขนาดหรือเกรด

• ความต้านทานการระเบิดและการล่มสลาย

สำหรับผู้ซื้อส่วนใหญ่ คำถามแรกนั้นง่ายมาก:“เชือกเส้นนี้สามารถทนต่อหน้าต่างกดดันในแฟ้มบ่อของฉันได้หรือไม่”
คำนวณท่อ Octalการจัดอันดับแบบระเบิดและยุบเป็น API 5C3จากนั้นตรวจสอบกับปัจจัยด้านความปลอดภัยของคุณเองและออกแบบซองจดหมาย เมื่อการเชื่อมต่อกลายเป็นจุดจำกัด เราสามารถย้ายจากเธรด API มาตรฐานไปที่ประสิทธิภาพสูงกว่า-หรือการเชื่อมต่อระดับพรีเมียมดังนั้นข้อต่อจึงไม่ใช่จุดอ่อนในสายท่อ

• ความตึงเครียดและความแข็งแรงของข้อต่อ

ความจุของท่อมักจะผสมกันเสมอความแข็งแกร่งของร่างกาย + ประสิทธิภาพการเชื่อมต่อ + การแต่งหน้าที่ถูกต้อง-. เรามองของคุณความลึกของการตั้งค่า ค่าเบี่ยงเบนของหลุม และปริมาณงานส่วนที่คาดหวังจากนั้นปรับสมดุลการคืบตัวของร่างกาย ความแข็งแรงของข้อต่อ และสร้าง-แรงบิดเพื่อให้เชือกสามารถรับน้ำหนักของตัวเองได้อย่างปลอดภัย รวมถึงแรงดึงหรือแรงกดทับเพิ่มเติม จุดประสงค์นั้นเรียบง่าย: ความสามารถในการรับแรงดึงไม่ใช่เรื่องน่าแปลกใจเมื่อคุณห้อยเชือกออกจากหัวหลุมหรือดึงผ่านด็อกเลกที่แน่นหนา

• การเลือกใช้วัสดุสำหรับสภาพบ่อจริง

แทนที่จะผลักดันเกรด "สากล" เพียงระดับเดียว เราก็จับคู่กันเกรดท่อสู่สภาพแวดล้อมจริงในบ่อของคุณ:

• J55 / K55 / N80สำหรับบ่อน้ำมันและก๊าซหวานทั่วไป
• L80 / T95สำหรับบริการ H₂S และข้อกำหนดด้านความแข็งที่ควบคุม
• P110 / Q125สำหรับ HPHT หรือหลุมเบี่ยงเบนลึก
• 13Cr และดูเพล็กซ์โดยที่ CO₂ คลอไรด์ และอุณหภูมิทำให้เกิดการกัดกร่อนเป็นความเสี่ยงหลัก

คุณส่งข้อมูลหลุมพื้นฐานมาให้เรา –ความดัน อุณหภูมิ ระดับ H₂S / CO₂ / คลอไรด์ และขอบเขตการปฏิบัติงานที่วางแผนไว้– และท่อ Octal ขอแนะนำให้ใช้เกรดท่อและการเชื่อมต่อที่ตรงตามการออกแบบ ผ่านการตรวจสอบ API 5CT / 5C3 และใช้งานได้จริงกับฮาร์ดแวร์ที่สมบูรณ์ของคุณ

เมื่อเราทำงานเกี่ยวกับท่อ เราถือว่ามันเป็นรายการโครงการระดับดี-ไม่ใช่แค่ "3½" N80 จากในสต็อก" ทุกสิ่งที่เราทำสร้างขึ้นเพื่อทำให้สายของคุณออกแบบ อนุมัติ และใช้งานได้ง่ายขึ้น

ท่อผลิตภายในปลอก
เดินท่อ OCTGภายในปลอกการผลิตเป็นทางไหลหลักจากอ่างเก็บน้ำสู่หลุมผลิต ช่วยปกป้องท่อจากการสัมผัสโดยตรงกับของเหลวที่ผลิตขึ้น ควบคุมการไหล และช่วยให้คุณสามารถดึงและเปลี่ยนสายได้โดยไม่ต้องสัมผัสกับท่อ ผู้ผลิตน้ำมันและก๊าซมาตรฐานส่วนใหญ่ใช้โครงร่าง "ท่อ + ท่อการผลิต" นี้

สายฉีดและสายแก๊ส-
ใน-บ่อฉีดน้ำ แก๊ส-ลิฟต์ และบ่อ CO₂ / กำจัด ท่อจะใช้เป็นสายฉีดเฉพาะภายในปลอก. โดยส่งของเหลวฉีดไปยังความลึกเป้าหมายในขณะเดียวกันก็แยกของเหลวออกจากวงแหวน และระบุ ID ที่ทราบสำหรับวาล์ว แมนเดรล และอุปกรณ์ยกแก๊ส- การเลือกเกรดท่อ OCTG และดริฟท์ที่เหมาะสมจะช่วยหลีกเลี่ยงข้อจำกัดในการฉีดและความล้มเหลวก่อนเวลาอันควร

สตริงการทำงาน การทดสอบ และการบริการชั่วคราว
ในระหว่างการทดสอบหรือเวิร์คโอเวอร์ ผู้ปฏิบัติงานมักจะเรียกใช้สายท่อชั่วคราวภายในท่อที่มีอยู่เพื่อไหลบ่อ ตั้งเครื่องมือ หรือทำความสะอาดรู สำหรับบทบาทนี้ ผู้ซื้อจำเป็นต้องมีท่อ OCTG ที่สามารถสร้างและปอกได้หลายครั้ง เก็บแรงกดได้อย่างน่าเชื่อถือ และง่ายต่อการจัดการในฐานะสตริงการเช่าหรือบริการโดยไม่ทำให้เคสเสียหาย

เชือกป้องกันสำหรับปลอกและไลเนอร์ที่ละเอียดอ่อน
ในความสำเร็จบางอย่าง โดยเฉพาะอย่างยิ่งโปรแกรมไลเนอร์/ปลอกที่บางหรือมีราคาแพง ท่อจะทำหน้าที่เป็นเชือกป้องกันการเสียสละ: เกิดจากการสึกหรอจากเครื่องมือ ตะกรัน ทราย และสารเคมี ดังนั้นตัวเรือนจึงไม่สึกหรอ เมื่อพื้นผิวด้านในเสียหายหรือสึกกร่อน คุณจะต้องดึงและเปลี่ยนท่อแทนการซ่อมแซมหรือทำให้บ่อน้ำเอียง

ผูก-กลับและส่วนขยายที่สมบูรณ์
ท่อ OCTG ก็ใช้เช่นกันผูกส่วนล่างหรือไลเนอร์กลับเข้ากับพื้นผิว. ในบ่อน้ำลึกหรือใต้ทะเล สายผูก-ท่อด้านหลังจะเชื่อมต่อส่วนที่เสร็จสมบูรณ์ส่วนล่างกับหัวหลุมผลิต ทำให้เกิดเส้นทางการผลิตที่ต่อเนื่องและเป็นอุปสรรคเพิ่มเติม ในที่นี้ การรวมกันของท่อ OD ประเภทการเชื่อมต่อ และความแข็งแรงของข้อต่อจะต้องตรงกับทั้ง ID ปลอกที่มีอยู่และฮาร์ดแวร์ที่สมบูรณ์

รายการตรวจสอบการสั่งซื้อ

ด้วยท่อ API 5CT ของ Octal Pipe ลูกค้าจะได้รับผลิตภัณฑ์ที่ปลอดภัย-อัดแน่นไปด้วยก๊าซ และมีประสิทธิภาพสูง- ซึ่งตรงกับสภาพบ่อที่ซับซ้อนในปัจจุบัน โดยได้รับการสนับสนุนจากการรับรองเต็มรูปแบบ การทดสอบที่กำหนด และเครือข่ายการจัดหาทั่วโลก

ติดต่อได้เลย

คำถามที่พบบ่อย





อะไรคือความแตกต่างระหว่างการเชื่อมต่อท่อระดับพรีเมียม NUE, EUE และก๊าซ-

NUE และ EUE เป็นการเชื่อมต่อแบบเธรดมาตรฐาน ตัวเลือกระดับพรีเมียมที่อัดแก๊ส-เพิ่มการปิดผนึกที่ดีขึ้นสำหรับการรั่วไหล-งานวิกฤตหรือรอบการทำงานสูง-

ฉันควรรวมข้อมูลใดบ้างใน RFQ สำหรับการวางท่อ

ขนาดและน้ำหนัก เกรด/บริการ (CO₂/H₂S ถ้ามี) ประเภทการเชื่อมต่อ ข้อกำหนดดริฟท์ และการตรวจสอบ/เอกสารที่จำเป็น

คุณมีการทดสอบการดริฟท์และการวัดเกลียวสำหรับท่อหรือไม่?

มี-มีดริฟท์และเกจวัดเกลียวให้เมื่อระบุไว้ใน PO/ITPและบันทึกการจับคู่จะรวมอยู่ในชุดเอกสารการจัดส่ง

เอกสารอะไรบ้างที่ควรแนบท่อเข้าตรวจสอบ?

ขั้นต่ำ: MTC/ความสามารถในการตรวจสอบย้อนกลับ บวกกับข้อมูลมิติและการทำเครื่องหมาย/การนับ; เพิ่มการดริฟท์ การวัดเกลียว และรายงานการทดสอบอื่นๆ เมื่อ PO ของคุณกำหนด

การรับรอง



ใบรับรอง CE

ใบรับรอง ISO 9001

ใบรับรอง API Q1

ใบรับรองเอบีเอส

ใบรับรอง AP-5L

ใบรับรอง API-5CT



เอพีไอ 5CT– ข้อกำหนดสำหรับปลอกและท่อ

เอพีไอ 5B– การทำเกลียวและการวัดการเชื่อมต่อปลอกและท่อ

เอพีไอ 5C1 / 5C3– แนวทางปฏิบัติที่แนะนำสำหรับการดูแล/การใช้งาน และการคำนวณทรัพย์สิน (การแตก การพังทลาย แรงดึง)

ISO11960– เทียบเท่าระหว่างประเทศของ API 5CT (ตามคำขอ)

NACE MR0175 / ISO 15156– ข้อกำหนดการบริการ H₂S

ใบรับรองการทดสอบโรงงานถึง EN 10204 3.1 / 3.2, การตรวจสอบย้อนกลับความร้อนเต็มรูปแบบ

เกรดมาตรฐาน: H40, J55, K55, N80 (N80-1, N80Q), L80, C90, T95, P110, Q125

วัสดุ CRA:13Cr, Super 13Cr, ดูเพล็กซ์ 22Cr, ซูเปอร์ดูเพล็กซ์ 25Cr, โลหะผสมนิกเกิล

การรักษาความร้อน:การทำให้เป็นมาตรฐาน, Quench & Temper, การบำบัดสารละลายสำหรับ CRA, การควบคุมความแข็งสำหรับบริการที่มีรสเปรี้ยว
